在 Vulkan 应用程序中启用 AFBC

AFBC (Arm 帧缓冲区压缩) 是 Arm Mali GPU 中发现的一种实时无损压缩算法，旨在应对不断增长的更高分辨率图形需求。此格式应用于要写入 GPU 的帧缓冲区。这项技术可以提供高达 50% 的带宽减少。

该示例旨在演示通过切换 AFBC 的开关可以节省的带宽，并显示外部带宽的实时图表。在这种情况下，我们将重点关注交换链图像。

Vulkan API 允许开发人员控制 VkSwapchainKHR 的创建和格式化方式。我们希望确保以正确的方式创建和格式化它，以便我们从中查询的后续 VkImage 可以适当地应用 AFBC。

请务必注意，从设备角度来看，要在 Vulkan 上启用 AFBC，您至少需要 r16p0 驱动程序版本和 Mali G-51 或更高版本。要查找您的 GPU 和驱动程序版本，请打开 调试窗口 或按照此文章中的步骤操作。

AFBC 在功能上对应用程序是透明的，并且会在每个 VkImage 的基础上自动应用 (前提是您的设备和图像的各种属性通过了多项检查)。

驱动程序将检查应用程序的状态以及 VkImage 的属性，以确定是否启用 AFBC 或只是继续而不启用它。本节将详细介绍这些要求。

VkImage 要求

除此之外，您的 VkImage 还需要遵守以下标志

该示例向用户展示了 Sponza，顶部有一个显示带宽的图表，底部有一个配置窗口。有一个来回振荡的摄像机，用于禁用任何针对相同帧的 GPU 优化。

配置本身很简单。有一个复选框 (标记为 “启用 AFBC”)，当其值更改时将重新加载交换链。

这里，示例处于默认状态：AFBC 关闭。屏幕顶部有一个图表，显示外部写入带宽（从 L2_EXT_WRITE_BEATS 测量）。

它目前在交换链图像的 VkImageUsageFlags 中设置了 VK_IMAGE_USAGE_STORAGE_BIT 标志，导致驱动程序跳过对交换链图像应用 AFBC。

当我们启用复选框时，示例将重新加载具有正确用法标志的交换链，以使驱动程序启用 AFBC。

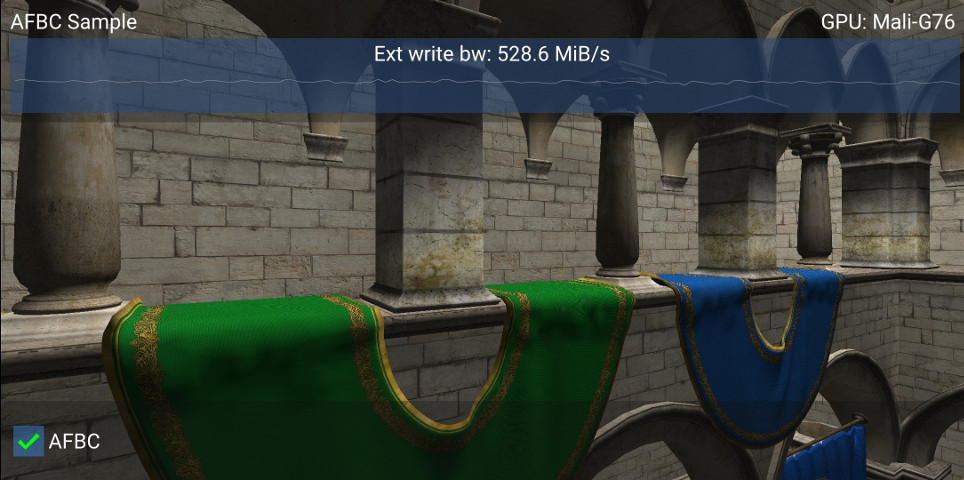

这是与之前相同的场景，只是现在启用了 AFBC。未设置 VK_IMAGE_USAGE_STORAGE_BIT 标志，并且交换链正在正确创建。

带宽已从 788.0 MiB/s 降至 528.6 MiB/s，这大约减少了 33%。

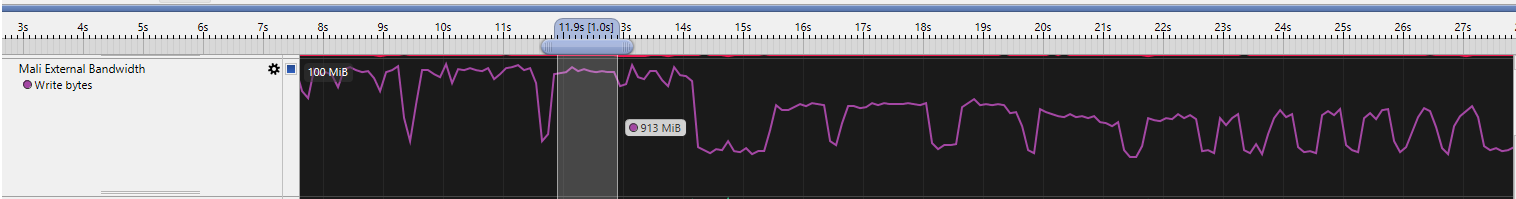

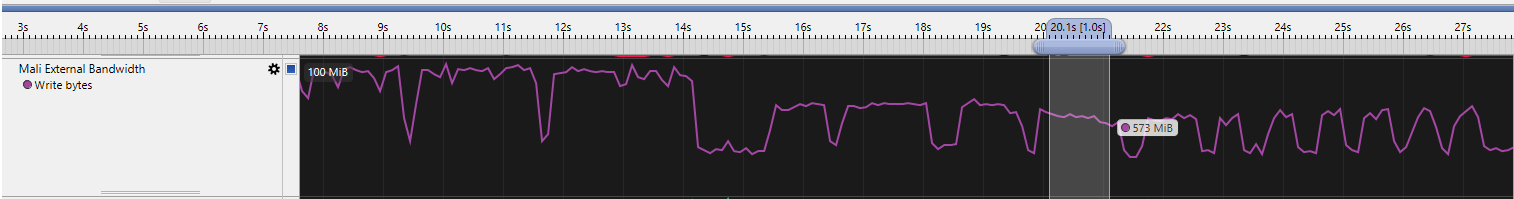

您还可以在 Streamline 中确认这些数字。以下是一些屏幕截图

从 Mali-G77 开始的 GPU 支持每像素高达 32 位的格式，无论颜色通道排列或 sRBG 如何。

支持 AFBC 的早期版本仅支持格式的子集

执行

不要

影响

调试
