同步 CPU 和 GPU

此示例的源代码可以在 Khronos Vulkan 示例 github 存储库 中找到。

概述

此示例比较了两种用于在 CPU 和 GPU 之间同步的方法，WaitIdle 和 Fences，演示了哪种方法是避免停顿的最佳选择。

WaitIdle 或 Fences

同步 CPU 和 GPU 的最简单方法是使用 vkQueueWaitIdle 或 vkDeviceWaitIdle，这些命令会等待设备或队列完成执行所有分派给它的工作。请注意，当使用单个 VkQueue 时，vkQueueWaitIdle 在功能上等同于 vkDeviceWaitIdle。虽然此方法可靠，但它比 CPU 和 GPU 之间同步实际需要的要粗糙得多。这会导致 GPU 内出现气泡，阻止它保持完整的管线，从而阻止它并行化来自不同帧的顶点和片元工作，从而导致更高的帧时间和更低的效率。

WaitIdle 的替代方法是使用 Vulkan Fence 对象，这些对象旨在允许 GPU 在完成单个帧的工作负载时通知 CPU，从而允许 CPU 安全地重用该帧的资源。此方法避免了在等待 GPU 完成执行时停顿，因为 CPU 可以继续提交后续帧，而无需等待 GPU，这反过来避免了 GPU 管线耗尽工作。

Wait Idle 示例

此示例提供了两个单选按钮，允许您在 WaitIdle 和 Fence 之间切换。

当选择 WaitIdle 时，该示例在开始每个帧之前调用 vkDeviceWaitIdle，这会强制 GPU 完成执行所有分派给它的工作，从而耗尽管线内的所有工作。因此，GPU 在创建下一帧的命令缓冲区时处于空闲状态，直到它被分派，这会增加帧时间。

当选择 Fence 时，该示例在创建期间为每个帧分配一个 Fence，然后调用 vkWaitForFences 并使用下一个要计算的帧的 Fence。此方法允许 CPU 在 GPU 执行先前帧的工作负载时继续向 GPU 分派工作。

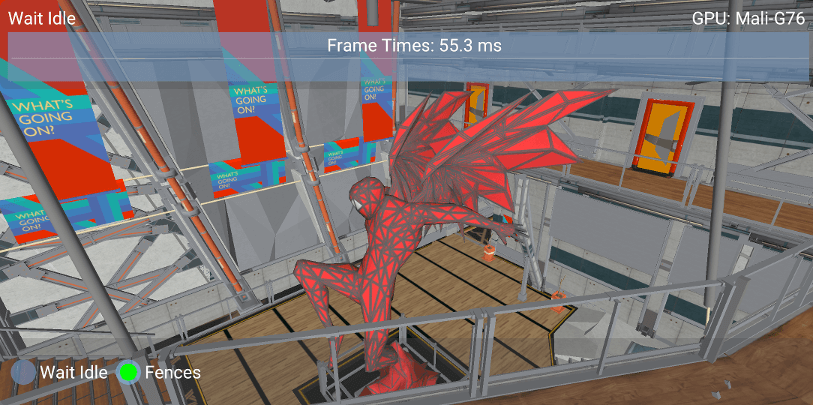

以下是在具有 Mali G76 GPU 的手机上运行的示例的屏幕截图

Wait Idle Sample

当使用 WaitIdle 时，平均帧时间为 72 毫秒，但在启用 Fences 时，帧时间会减少 22% 至 56 毫秒。

当使用 Streamline Performance Analyzer 时，性能提升也很明显。

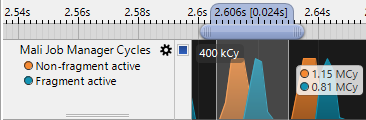

下图显示了当使用 WaitIdle 时，单个帧中的 Job Manager 周期和停顿。

Wait Idle Graph

而下图显示了使用 Fences 时，单个帧的 Job Manager 周期。

Fences Graph

此输出清楚地表明，WaitIdle 强制 GPU 耗尽所有工作，这导致 GPU 空闲，从而导致更高的帧时间。

最佳实践总结

这样做

  • 使用 Fences 异步读取数据回 CPU；不要同步阻塞并导致管线排空。

不要

  • 不必要地在 CPU 或 GPU 上等待 GPU 数据。

  • 除非绝对必要进行粗粒度同步，否则不要使用 vkQueueWaitIdle() 或 vkDeviceWaitIdle()。

影响

  • 影响可能非常小，也可能非常显著，具体取决于排队的各个工作负载的相对大小和顺序。

调试

  • Arm Mobile Studio 可用于可视化 Arm CPU 和 Mali GPU 在两个 GPU 队列上的活动，并可以快速显示 GPU 队列本地调度中的气泡（指示阶段依赖问题）或 CPU 和 GPU 之间的全局气泡（指示正在使用阻塞的 CPU 调用）。
